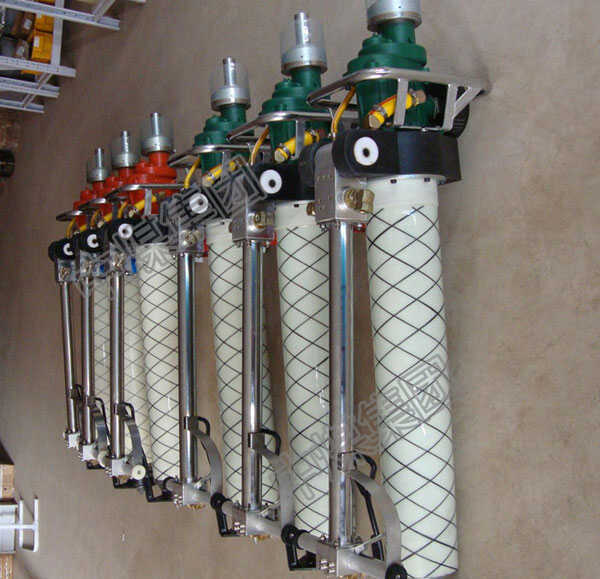

随着近几年来煤巷锚杆支护技术的不断进步，一些新型煤矿锚杆支护设备也逐渐发展起来。锚杆钻进设备是支护工程中的重要环节，煤巷锚杆支护的发展也离不开大量锚杆钻进设备，这些设备包括锚杆钻机和配套设备等。锚杆支护作业主要为钻孔和安装锚杆。锚杆钻机主要为气动帮锚杆钻机、由于这类钻机必须依靠人工频繁移动，造成辅助作业时间较长，因此，我公司员工在常年工作经验积累中设计了一种辅助工具，即气动帮锚杆钻机的液压操控平台。
该液压操控平台具有行走、升降及实现一定角度的倾斜功能，并且运行安全可靠。操作简单，可以更好的实现煤矿井下生产气动帮锚杆钻机在使用过程中的问题，提高其钻孔效率，降低工人的劳动强度，促进生产力的发展。
气动帮锚杆钻机的液压操控平台主要由主机、液压系统及钻具组成。
主机部分由许多可拆分的部分组合而成，底座上固定了4个导向立柱，使与之配合的滑筒可以在导向立柱上自由滑动。工作平台与滑筒连接，这样，通过滑筒的上下移动就可以实现工作平台的上升与下降。 起到了工作平台护栏的作用，保证了锚杆施工工作的安全。
液压系统主要由泵一马达传动和泵一液压缸传动两个部分组成，其中泵一马达传动主要实现了整机工作平台的平稳升降；而泵一液压缸传动实现了两组支撑系统的正常工作。
气动帮锚杆钻机的液压操控平台液压系统主要由以下几个回路组成。
一是工作平台升降回路。工作平台升降回路采用双联叶片泵供油，液压油通过手动换向阀到达摆线马达，通过控制手动换向阀阀芯位置控制摆线马达的正、反转及停止。调速阀可以调节支路的流量从而实现摆线马达的同步运动，以及运动的平稳、无冲击；液压锁保证了工作平台能可靠的停止在某一位置，不会由突发状况造成工作平台因自重下降酿成事故。
二是竖直支撑回路。竖直支撑回路采用双联叶片泵供油，液压油通过手动换向阀后到达竖直支撑液压缸，通过控制手动换向阀阀芯位置控制竖直支撑液压缸活塞杆的伸出、收缩及停止。同步阀用来保证两竖直支撑液压缸的同步运行；液压锁用来形成锁紧回路，当需要失效保护时，将两竖直支撑液压缸锁紧。
三是水平支撑回路。该回路采用双联叶片泵供油，液压油通过手动换向阀后到达水平支撑液压缸，通过控制手动换向阀阀芯位置控制水平支撑液压缸活塞杆的伸出、收缩及停止。同步阀用来保证两水平支撑液压缸的同步运行；液压锁用来形成锁紧回路，当需要失效保护时将两水平支撑液压缸锁紧。
气动帮锚杆钻机的液压操控平台具有行走、升降及实现一定角度的倾斜功能；且操作简便、运行安全，操作人员很容易掌握；具有一定的现实意义。
