山东中煤气动锚杆钻机制造厂隶属于山东中煤工矿物资集团有限公司,是专门从事气动锚杆钻机的专业化生产厂家,也是目前国内最为专业的气动锚杆钻机等矿用气动锚杆钻机制造企业,本公司下设气动锚杆钻机厂及矿用配件加工中心.

本公司主要生产:气动锚杆钻机系列:MQT-130/2.0型气动锚杆钻机、MQT-120/2.3型气动锚杆钻机、MQT-120/2.7型气动锚杆钻机、MQT-130/2.8型气动锚杆钻机等。

01

锚杆钻机

山东中煤对锚杆钻机的简要介绍

锚杆钻机在一些地方又称为锚固钻机,是煤矿巷道锚杆支护工作中的钻孔工具。其在改善支护效果、降低支护成本、加快成巷速度、减少辅助运输量、减轻劳动强度、提高巷道断面利用率等方面有着十分突出的优越性。 锚杆钻机是锚杆支护的关键设备,它影响着锚杆支护的质量——锚杆孔的方位、深度、孔径的准确性以及锚杆安装质量,又涉及操作者的人身安全、劳动强度与作业条件等。

02

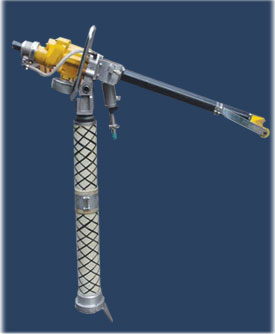

帮锚杆钻机

山东中煤对锚杆钻机的简要介绍

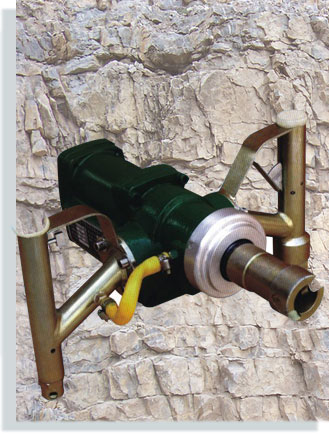

ZQS-50/1.9S型气动手持式帮锚杆钻机适用于岩石硬度≤f6的煤巷、半煤巷的煤帮锚杆支护作业,既可钻凿锚杆孔,又可搅拌和安装树脂药类锚杆

压缩空气经过滤器、注油器、滤网,进入锚杆钻机。
开启马达控制阀,压缩空气驱动齿轮式马达,经齿轮减速,带动主轴顺时针方向旋转,
调节把手控制马达的工作状态。
湿式钻孔时开启水阀,冲洗水即经滤网、水管、主轴内孔进入钻杆,冲洗钻孔,调节水
阀的开启量,即可调节水量的大小。




帮锚杆钻机

使用条件

1、压缩空气工作应保持0.4~0.63MPa,在距钻机进气口5米左右测定。压缩空气要洁净干燥,如含过量水分,会破坏气动马达内零件表面的油膜,使润滑恶化,并使排气小孔内结冰,堵塞排气通道,使钻机不能正常运转。

为了排除压缩空气中的过量水分,压缩空气管路上要配置有效的气水分离装置,并在每次钻孔作业之前,排放积水。压缩空气管路上还要配置注油器,保证润滑。

2、 湿式钻孔时冲洗水质要洁净,否则水路容易阻塞,水压应保持0.6~1.2MPa。如水压低了,影响岩屑及时从钻孔中排出,从而不能取得理想的钻孔速度,不能充分发挥钻机的效能。每次钻孔作业毕,应先关闭水阀,再让钻机空运转一会,有利去水防锈。

3、润滑

环境温度在-15℃~10℃时,可用20号机械油。环境温度在10℃~35℃时,可用30号机械油。气动马达中的滚动轴承,钻机传动箱的齿轮付和滚动轴承的润滑,使用2号合成锂基润滑脂z(EP-2)。

4、润滑作业

钻机作业时,禁止无油作业,本机应配用FY200A型悬挂式塑壳注油器(注:本注油器为天水风动(甘肃)工具有限公司生产,用户不要随意更换其他厂家产品)。使用时,应调节出油量,润滑油耗量以每分钟2~3毫升为宜。检修气马达和传动箱体时,应对滚动轴承注以ZL-2润滑脂。

5、钻杆

钻杆可采用六棱钻杆或麻花钻杆;采用六棱钻杆,其尾部连六方对边尺寸为19mm。使用麻花钻杆时,应配以合适的麻花钻杆连接器。禁止使用弯曲的钻杆。

03

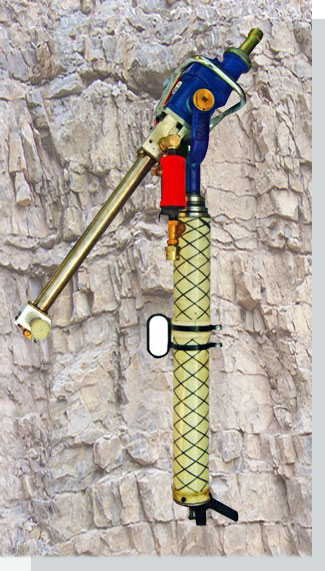

气动锚杆钻机

山东中煤对气动锚杆钻机的简要介绍

关于气动锚杆钻机

简要介绍

气动锚杆钻机是煤矿用巷道锚杆支护设备,在改善支护效果、降低成本、加快成巷速度、减少辅助运输量、减轻劳动强
度、提高巷道断面利用率等方面有着十分突出的优越性。

主要特点

本系列气动锚杆钻机体积小、重量轻、转矩大,操作简单,维修方便。同时集钻孔、搅拌、安装锚杆锚索于一 身,是
顶板硬度≤F8的各种岩巷、煤巷、半煤巷进行锚杆作业的理想设备

气动锚杆钻机
气动锚杆钻机 气动锚杆钻机 气动锚杆钻机

气动锚杆钻机特别适应煤巷的锚杆支护作业,既可钻顶板锚杆孔,又可钻锚索孔, 还可搅拌和安装树脂药卷类锚杆、锚索,无需其他设备,即可实现锚杆螺母一次 安装拧紧,达到初锚预紧力的要求。

04

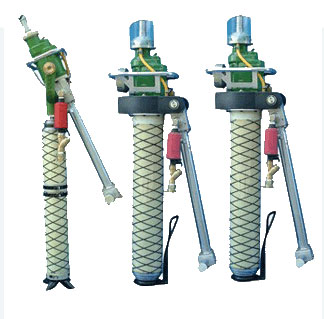

手持式锚杆钻机

山东中煤对手持式锚杆钻机的简要介绍

手持式锚杆钻机

手持式锚杆钻机介绍

手持式锚杆钻机是煤矿锚杆支护中必备的钻孔工具,锚杆钻机的好坏直接不仅直接影响支护的效率,同时也会影响支护工程的质量。所以,了解锚杆钻机的特性,以便好使用维修锚杆钻机,在施工中具有十分

主要特点

1. 该帮煤机型体积小,重量轻,结构紧凑,操作简单,维护方便。

2. 齿轮式气动马达,输出转矩大,运行稳定,噪音小,可靠性高。

3. 支腿式帮锚杆钻机的适应性强,效率高,大大降低了工人劳动强度。

4. 集钻孔、搅拌、安装锚杆于一身。 5. 角度可任意调整,被成为“万向钻机”。

故障

原因

排除方法









手持式锚杆钻机不喷水或问歇性喷水

①旋转水调节器达到所需水量;

②清洗干净;

③检查清洗;

④检查风压、水压;

⑤检查软管各接头有无漏风;

⑥拆下检查;

⑦拆下水阀并检查、清理或更换;

⑧检查并更换。

①未打开水开关;

②未打开水调节器;

③长盘衬套内堵塞;

④入水口滤网堵塞;

⑤水压过高或气压过低;

⑥控制气达不到水阀;

⑦水的开关阀门故障;

⑧水阀内不锈钢球卡住水阀内;

⑨密封圈损坏,水阀处在长开的位置。





手持式锚杆钻机关不住水

①水阀卡在开的位置;

②水的开关阀卡住;

③控制气对水阀连续作用;

④套筒及轴颈磨损。

①用水调节器紧急关停,拆下水阀检查钢球后

的弹簧和O形密封圈损坏状况,并清洗更换;

②拆下阀清理各部件;

③座下有无脏垢或破损;

④拆下控制臂。



手持式锚杆钻机不能伸气腿

①排风阀堵塞;

②由于弹簧断裂排风阀不闭合;

③气腿被卡住。

①拆下排风螺钉,检查排风孔并清理;

②拆下水阀和排风阀,更换弹簧;

③检查滑动器密封状况,坏则更换,检查气腿

有无破损。





手持式锚杆钻机气腿不降落

①气腿全伸出,气腿筒轴线不对中;

②气腿卡住;

③控制气达不到排气阀;

④排气阀密封圈坏或弹簧断裂。z

①晃动锚杆机体使之自由降落;

②检查滑动器的状况,必要时更换,检查气腿;

③检查各套座接头有无漏风;

④水阀、排风阀检查清洗,必要时更换。



手持式锚杆钻机旋转气腿不能下降

①风压低;

②控制器、过滤器堵塞。



①检查风压;

②拆下清洗,检查油型。



手持式锚杆钻机推进速度低或气腿伸长慢

①风压低

②气腿损坏

③排风阀不能闭合

④排风阀闭合慢。

①检查风压及过滤网;

②检查气腿破损状况;

③拆下水阀和排风阀检查各部件,清洗排风阀。

05

支腿式锚杆钻机

山东中煤对支腿式锚杆钻机的简要介绍

手持式锚杆钻机

支腿式锚杆钻机的介绍

锚杆钻机在吸收世界先进钻机生产技术的基础上,我们不断改进钻机性能、提高煤碳支护作业效率、保证支护作业安全。帮锚杆钻机具有安全防爆,结构合理、操作方便、功率大、效率高、使用寿命长、省力等.

技术参数

工作气压0.4-0.63Mpa

额定气压0.5Mpa

额定转速240r/min

额定转矩80N.m

失速转矩185N.m

空载转速≥600r/min

耗气量4 m3/min

最大推力4KN

冲洗水压力0.6-1.2Mpa

噪声≤95dB(A)

整机最大高度(支撑座至钻杆套水平中心线)3170±50mm

整机最小高度(支撑座至钻杆套水平中心线)1165±50mm

整机重量46Kg
