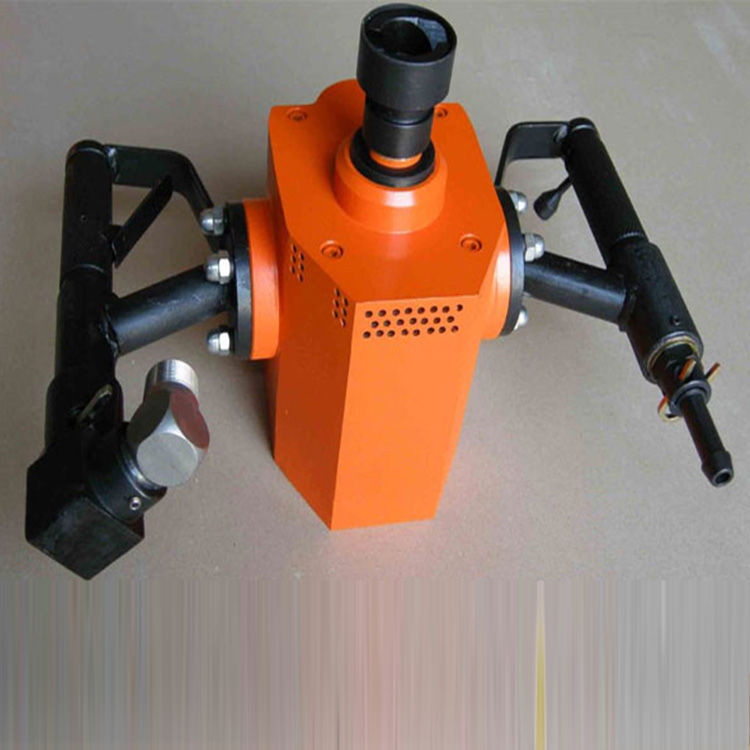

ZQS-50/2.0S型气动手持式帮锚杆钻机

ZQS-50/2.0S型气动手持式帮锚杆钻机

ZQS-50/2.0S型气动手持式帮锚杆钻机简介

ZQS-50/2.0S型气动手持式帮锚杆钻机适用于岩石硬度≤f6的煤巷、半煤巷的煤帮锚杆支护作业,既可钻凿锚杆孔,又可搅拌和安装树脂药类锚杆。

型号:ZQS-50/2.0S
Z:产品类型代号:锚杆钻机;
Q:一特征代号:Q(气动);
S:二特征代号:S(手持式);
50:主要参数代号:额定转矩N.m;
2.0S:补充参数代号:功率kW;

ZQS-50/2.0S型气动手持式帮锚杆钻机产品特点

1、体积小,重量轻,操纵简单,维护方便。
2、金属马达齿轮,使用寿命长。
3、运转稳定,可靠性高。
4、安全防爆,结构合理,适应性强。

ZQS-50/2.0S型气动手持式帮锚杆钻机工作原理

压缩空气经过滤器、注油器、滤网,进入锚杆钻机。

开启马达控制阀,压缩空气驱动齿轮式马达,经齿轮减速,带动主轴顺时针方向旋转,调节把手控制马达的工作状态。

湿式钻孔时开启水阀,冲洗水即经滤网、水管、主轴内孔进入钻杆,冲洗钻孔,调节水阀的开启量,即可调节水量的大小。

ZQS-50/2.0S型气动手持式帮锚杆钻机技术参数

项目
单位
性能参数
额定压力
Mpa
0.40
0.50
0.63
额定转矩
N.m
40
50
55
额定转速
r/min
380
400
440
动力启动转矩
N.m
55
65
77
动力失速转矩
N.m
65
75
80
耗气量
M3/ min
3.5
4.2
5.2
空载转速
r/min
1000
1200
1300
噪声
dBA
100
机量
14.5
钻尾尺寸
S=19,23
冲洗水压力
Mpa
0.6~1.2
